概要
先日、AliExpressでKintex-7 Base CというFPGAボードを購入しました。
My new gear... pic.twitter.com/V63Z9qo7Kj
— Y.M.D オフライン (@YMD_Glasses) February 11, 2025
このボードに搭載されているFPGAはKintex-7 325Tであり、Vivadoで使用するには有料ライセンスが必要となります。 しかし、オープンソースのツールチェーンであるopenXC7がこのFPGAに対応しているため、それを使って安く済ませようと思います。 本記事では、openXC7のインストールからKintexボードでのLチカまでを行います。
本編
openXC7のインストーラのリポジトリを開くと、「こっちはsnapベースなのでUbuntu向けで、他のディストリビューションはnixを使ってね」という旨が書かれています。 snap版とnix版の主な違いとして、yosysにGHDLのプラグインが入っている点があるようです。 ただ、これはVHDLを使う人のための機能のようで、Verilogメインの筆者にとってはひとまず不要そうです。 また、筆者はUbuntu (WSL2) を使うため、こちらのインストーラを使います。
$ wget -qO - https://raw.githubusercontent.com/openXC7/toolchain-installer/main/toolchain-installer.sh | bash
しばらく待つと、yosysとopenxc7 (nextpnr-xilinx, bbasm, fasm2frames, xc7frames2bit, bit2fasm) がインストールされました。
続いて、openxc7の使い方を理解するために、デモ用のプロジェクトを動かしてみます。 リポジトリをクローンするのですが、HTTPSだとうまくいかなかったため、SSHで行いました。
$ # git clone https://github.com/openXC7/demo-projects.git $ git clone git@github.com:openXC7/demo-projects.git $ cd demo-projects
とりあえずArty用のプロジェクトをmakeしたところ、pypy3が入っていないと怒られました。
$ cd blinky-digilent-arty $ make ... pypy3 /snap/openxc7/current/opt/nextpnr-xilinx/python/bbaexport.py --device xc7a35tcsg324-1 --bba xc7a35tcsg324.bba make: pypy3: No such file or directory make: *** [../openXC7.mk:39: ../chipdb//xc7a35tcsg324.bin] Error 127
pypy3をインストールし、再度makeしたところ、bitstreamの生成ができました。
blinky.bitがそのbitstreamと思われます。
$ sudo apt install -y pypy3 $ make $ ll total 17020 drwxr-xr-x 2 yamada yamada 4096 Feb 15 22:22 ./ drwxr-xr-x 24 yamada yamada 4096 Feb 15 22:16 ../ -rw-r--r-- 1 yamada yamada 125 Feb 15 22:16 Makefile -rw-r--r-- 1 yamada yamada 2192116 Feb 15 22:22 blinky.bit -rw-r--r-- 1 yamada yamada 27068 Feb 15 22:22 blinky.fasm -rw-r--r-- 1 yamada yamada 5580828 Feb 15 22:22 blinky.frames -rw-r--r-- 1 yamada yamada 9598042 Feb 15 22:18 blinky.json -rw-r--r-- 1 yamada yamada 243 Feb 15 22:16 blinky.v -rw-r--r-- 1 yamada yamada 176 Feb 15 22:16 blinky.xdc

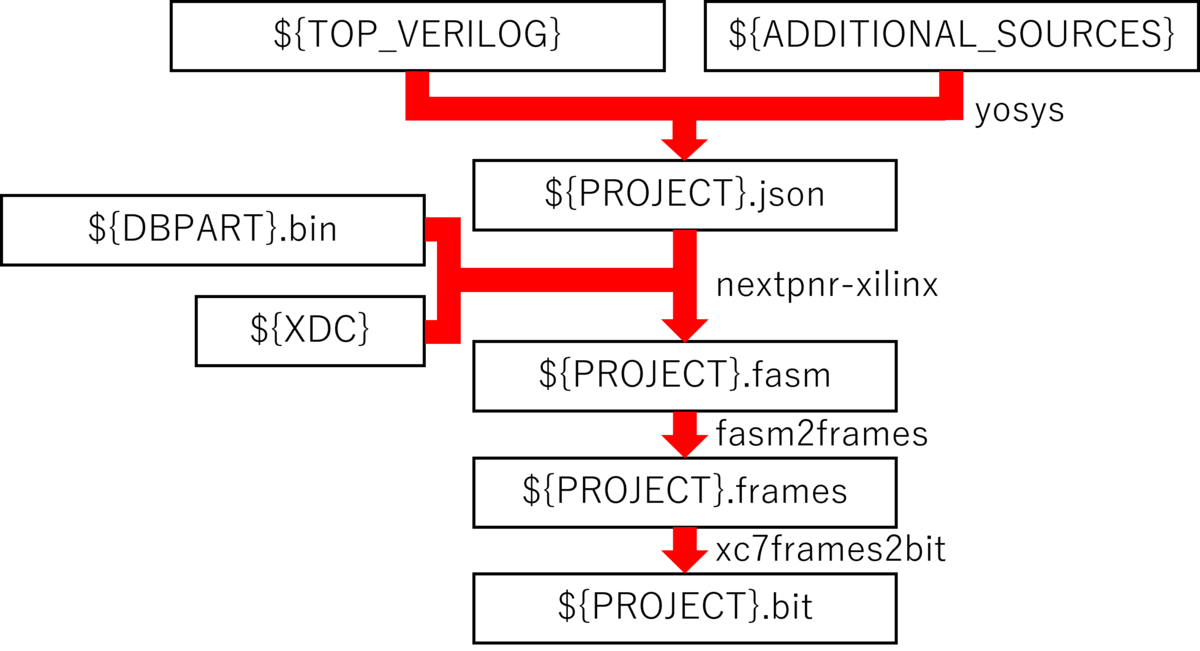

ここで、デモのMakefileを参考にして作成した、openXC7の処理の流れを示します。
始めに、yosysで入力Verilogファイルの論理合成を行い、ネットリストをJSON形式で出力します。
${PROJECT}.json: ${TOP_VERILOG} ${ADDITIONAL_SOURCES}
yosys -p "synth_xilinx -flatten -abc9 ${SYNTH_OPTS} -arch xc7 -top ${TOP_MODULE}; write_json ${PROJECT}.json" $< ${ADDITIONAL_SOURCES}
続いて、nextpnr-xilinxを用いて、あらかじめ用意しておいたパーツのデータベースファイルと制約ファイルとともに配置と配線を行います。
${PROJECT}.fasm: ${PROJECT}.json ${CHIPDB}/${DBPART}.bin ${XDC}
nextpnr-xilinx --chipdb ${CHIPDB}/${DBPART}.bin --xdc ${XDC} --json ${PROJECT}.json --fasm $@ ${PNR_ARGS} ${PNR_DEBUG}
このデータベースファイルは以下のルールによって生成されます。
${CHIPDB}/${DBPART}.bin:
${PYPY3} ${NEXTPNR_XILINX_PYTHON_DIR}/bbaexport.py --device ${PART} --bba ${DBPART}.bba
bbasm -l ${DBPART}.bba ${CHIPDB}/${DBPART}.bin
rm -f ${DBPART}.bba
その後、おそらくファイルフォーマットの変換などを行って、bitstreamを生成するようです。
${PROJECT}.frames: ${PROJECT}.fasm
fasm2frames --part ${PART} --db-root ${PRJXRAY_DB_DIR}/${FAMILY} $< > $@
${PROJECT}.bit: ${PROJECT}.frames
xc7frames2bit --part_file ${PRJXRAY_DB_DIR}/${FAMILY}/${PART}/part.yaml --part_name ${PART} --frm_file $< --output_file $@
これをもとに、購入したFPGAボードでLチカを行ってみます。 以下に、Lチカ (8bitアップカウンタ) のVerilogコードを示します。
module blink (
input wire clk, // 50 MHz
input wire rst_n,
output wire [7:0] led
);
localparam CNT_MAX = 50000000 / 4;
reg [31:0] r_cnt;
reg [7:0] r_led;
always @(posedge clk) begin
if (!rst_n) begin
r_cnt <= 0;
r_led <= 0;
end else begin
r_cnt <= (r_cnt == CNT_MAX-1) ? 0 : r_cnt + 1;
r_led <= (r_cnt == CNT_MAX-1) ? r_led + 1 : r_led;
end
end
assign led = r_led;
endmodule
このコードは、ボードから供給される50MHzのクロックによってカウンタを駆動します。
8bitのLEDに表示される値は、1秒に4回インクリメントされます。
このファイルをblink.vという名前で保存しました。
また、制約ファイルとしてblink.xdcというファイルを作成しました (内容は販売者から提供されたものを利用)。

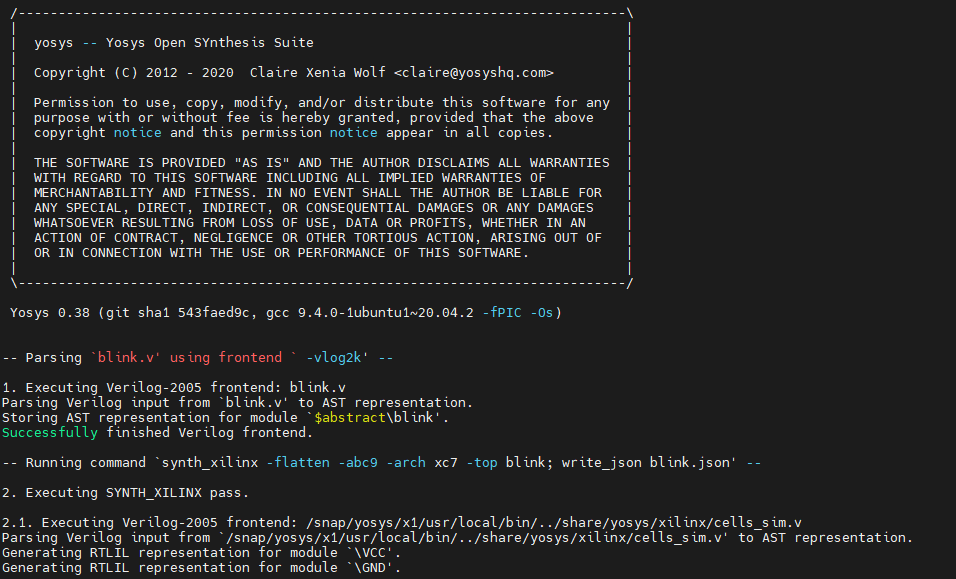

以下のコマンドで論理合成を行い、ネットリストをblink.jsonに保存します。
$ yosys -p "synth_xilinx -flatten -abc9 -arch xc7 -top blink; write_json blink.json" blink.v
続いて、データベースファイルの作成を行います。 ただし、openXC7は、購入したFPGAボードの搭載するXC7K325TFFG676のスピードグレードが-1のものしか対応しておらず、このままではエラーとなります。
$ pypy3 /snap/openxc7/current/opt/nextpnr-xilinx/python/bbaexport.py --device xc7k325tffg676-2 --bba xc7k325tffg676.bba
Traceback (most recent call last):
File "/snap/openxc7/current/opt/nextpnr-xilinx/python/bbaexport.py", line 353, in <module>
main()
File "/snap/openxc7/current/opt/nextpnr-xilinx/python/bbaexport.py", line 34, in main
d = import_device(args.device, xraydb_root, metadata_root)
File "/snap/openxc7/current/opt/nextpnr-xilinx/python/xilinx_device.py", line 498, in import_device
with open(prjxray_root + "/" + name + "/package_pins.csv") as ppf:
FileNotFoundError: [Errno 2] No such file or directory: '/snap/openxc7/x1/opt/nextpnr-xilinx/python/../external/prjxray-db/kintex7/xc7k325tffg676-2/package_pins.csv'
そこで、スピードグレードを-1としてデータベースファイルを生成します。
データベースファイルはxc7k325tffg676.binという名前で保存されます。
$ pypy3 /snap/openxc7/current/opt/nextpnr-xilinx/python/bbaexport.py --device xc7k325tffg676-1 --bba xc7k325tffg676.bba $ bbasm -l xc7k325tffg676.bba xc7k325tffg676.bin
配置、配線、そしてbitstreamの生成を行います。
ここでもやはりスピードグレードに-1を指定します。
これで、blink.bitという名前でbitstreamが出来上がります。
$ nextpnr-xilinx --chipdb xc7k325tffg676.bin --xdc blink.xdc --json blink.json --fasm blink.fasm $ fasm2frames --part xc7k325tffg676-1 --db-root /snap/openxc7/current/opt/nextpnr-xilinx/external/prjxray-db/kintex7/ blink.fasm > blink.frames $ xc7frames2bit --part_file /snap/openxc7/current/opt/nextpnr-xilinx/external/prjxray-db/kintex7/xc7k325tffg676-1/part.yaml --part_name xc7k325tffg676-1 --frm_file blink.frames --output_file blink.bit $ ll total 1829212 drwxr-xr-x 2 yamada yamada 4096 Feb 16 00:18 ./ drwxr-x--- 34 yamada yamada 4096 Feb 15 23:53 ../ -rw-r--r-- 1 yamada yamada 11443716 Feb 16 00:18 blink.bit -rw-r--r-- 1 yamada yamada 58022 Feb 16 00:09 blink.fasm -rw-r--r-- 1 yamada yamada 31229748 Feb 16 00:15 blink.frames -rw-r--r-- 1 yamada yamada 9628798 Feb 15 23:21 blink.json -rw-r--r-- 1 yamada yamada 403 Feb 15 23:18 blink.v -rw-r--r-- 1 yamada yamada 1467 Feb 15 23:18 blink.xdc -rw-r--r-- 1 yamada yamada 1360660175 Feb 16 00:03 xc7k325tffg676.bba -rw-r--r-- 1 yamada yamada 460057016 Feb 16 00:06 xc7k325tffg676.bin
作成したbitstreamでFPGAをコンフィギュレーションします。 MakefileにはopenFPGAloaderを使った手法が記されていますが、筆者の手元にはVivado Lab Editionがあるため、それを用いてコンフィギュレーションします。 その結果、無事にLチカ (アップカウンタ) が動作しました。
アップカウンタ動いたー pic.twitter.com/lCdk5YPxoz
— Y.M.D オフライン (@YMD_Glasses) February 15, 2025
というわけで、openXC7を用いて無事にKintex-7のFPGAボードを動かすことができました。 今後、このボードを用いて自作プロセッサの開発などに取り組もうと思います。
