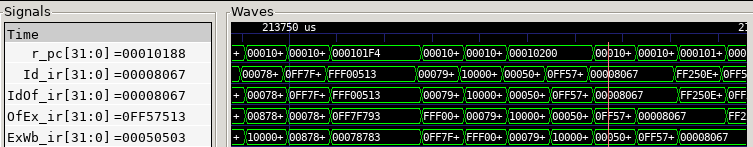

Verilogなどで実装したプロセッサのデバッグをしているとき、プログラムカウンタと各パイプラインステージで処理中の命令の波形をGTKWaveに表示することがしばしばあります。 しかしながら、命令のフォーマットを覚えてないと、今目の前でバグを引き起こしている命令が何の命令なのかわかりません。
このような場合、筆者はプロセッサが実行しているELFファイルをobjdumpし、アセンブリと波形の両方を交互に眺めるという作業をしていました。
しかし、ある日、GTKWaveに命令のアセンブリを表示している人がいることを知りました。
The bubbles hurt me. pic.twitter.com/P37mNdud2w
— logic destroyer (@splinedrive) January 26, 2025
「これは便利そうだ」 と思い、この方のGitHubリポジトリを探してみたところ、公開されているGTKWaveのワークスペースファイル内で 以下の記述を見かけました。
^>1 /home/hd/hacking/asic_harris/projects/kianv/gtkwave-python-filter-process/examples/riscv-filter.py
どうやら、このPythonスクリプトが鍵のようです。 これは以下のリポジトリで配布されているものと思われます。
ビデオデモに沿って、このスクリプトをフィルタとして波形に適用します。

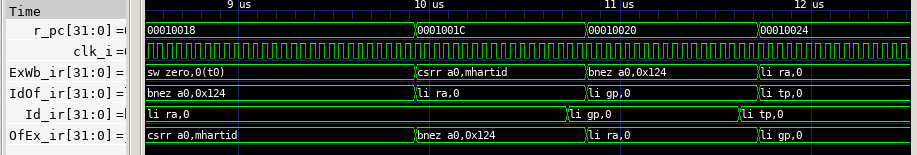

無事にアセンブリを表示できました!
ところで、これはどのようにして実現しているのでしょうか? Pythonスクリプトは以下の処理を繰り返し行っているようでした (一部略)。
tempfileで一時ファイルobj_tempとasm_tempを作る。- 標準入力から読んだ値
lを用いてasm_tempに.word 0xlを書く。例えば、lが00000213ならば.word 0x00000213を書く。 riscv64-unknown-elf-asでasm_tempをアセンブルしobj_tempに保存する。riscv64-unknown-elf-objdumpでobj_tempを逆アセンブルする。このとき、.word 0x00000213はli tp,0などになる。- 逆アセンブルの結果を標準出力に書く。
GTKWave側で波形の情報をスクリプトの標準入力に書き、標準出力から読んだ値を表示しているようです。 なるほど、これはいろいろなことに応用できそうです。

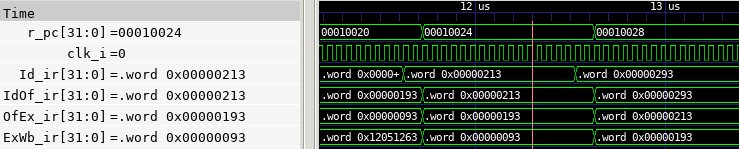

…ちなみに、GNUツールチェーンの (特にasとobjdumpの) バージョンによっては逆アセンブル時に.word 0x...しか表示されないという現象が起こるようです。
以下に、筆者が利用したGNUツールチェーンのバージョンを示します。
- うまくデコードできた: 2.35.1
- うまくいかなかった: 2.40.0.20230214, 2.43.1
